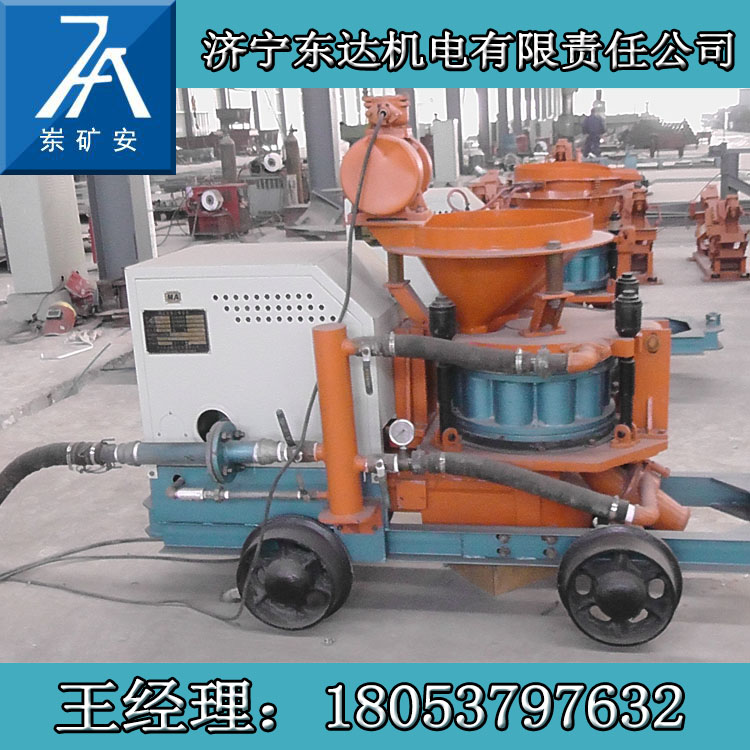

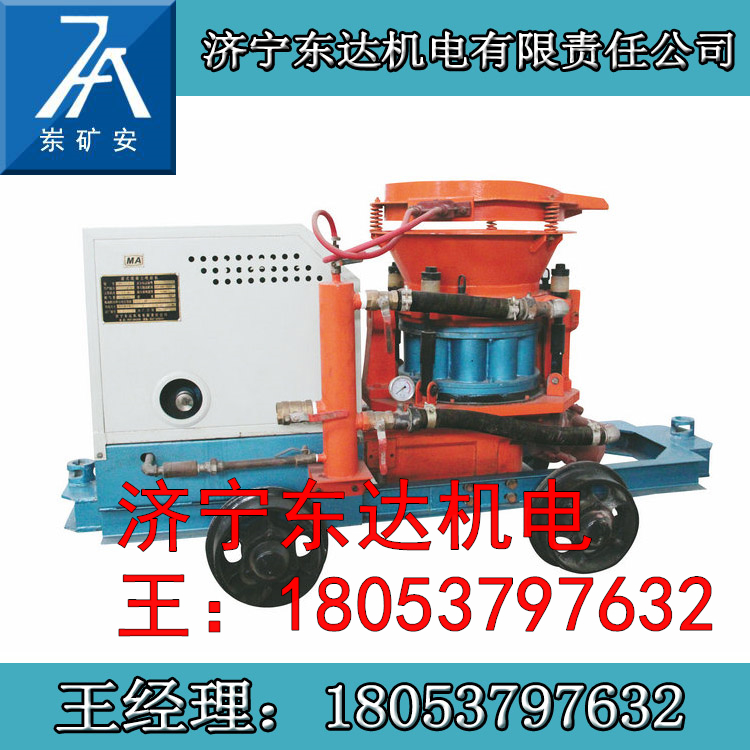

PS5I/PS6I型混凝土喷射机广泛用于矿山、隧道、涵洞、地铁、水电工程，地下工程及煤炭高沼矿井巷道喷射混凝土施工作业；各 种体加固喷射细石混凝土；各种类工业炉窑，炉衬的耐火材料喷涂成型或修补；各种护坡绿化施工中，土壤的输送和喷射。

该机即可用于湿喷，也可以用于干喷及个类纤维喷射作业。其主要特点和优势在于：

直通转子式不粘结料腔，出料通畅，高效省时：四点弹性补偿压紧，密封效果好，机旁粉尘少，易损件寿命长：采用低压高速涡旋 气流输送，克服物料输送中粘结，堵管和脉冲离折等问题，料流均匀，连续稳定：新型喷头，出料弯头装置，改善喷敷效果，回弹少， 喷层质量高。机器底盘可以装配成轮胎式、滑撬式和各种轨距的轨轮式。

该机既可用于湿喷，也可用于干喷及各类纤维喷射作业。喷射混凝土是利用压缩空气，将按一定配比的混凝土拌和料通过管道输送 并高速喷射到受喷面上凝结硬化，从而形成混凝土支护层。近年来，喷射混凝土技术以其简单的工艺、独特的效应、经济的造价和快 捷的施工速度，在建筑、铁公路隧道施工、矿山井巷建设、边坡加固等领域广泛应用。直通转子式不粘结料腔，出料通畅，高效省 时。低压、低速旋流风、稀薄流输送，料流均匀、稳定，喷层强度高。四点弹性补偿夹紧，密封效果好，易损件寿命长。

二、主要结构

本机主要有机械动力系统、送料系统、送风系统、速凝剂添加系统四部分组成。

1、机械动力系统：主要将驱动电机产生的机械动力经变速箱减速增扭后，通过输出轴带动转子体转动。

2、送料系统：主要有料斗、振动器、转子体等组成。

3、送风系统：本系统主要由主进风管、分流管、压力表、上风路、下风路、辅助风路、阀门及管道组成。

4、速凝剂添加系统：主要由计量泵、接头管道等组成。

三、主要技术特征

PS5IPS6I

生产能力 m3/h输送距离 (水平/高度) m30/1030/10

适用混合料水灰比≥0.45≥0.45

最大骨料直径 mmφ20φ20

额定工作压力 MPa0.50.5

耗气量 m3/min≤11≤11

电机功率 kW5.57.5

电压等级 V380/660或660/1140380/660或660/1140
