一 概述

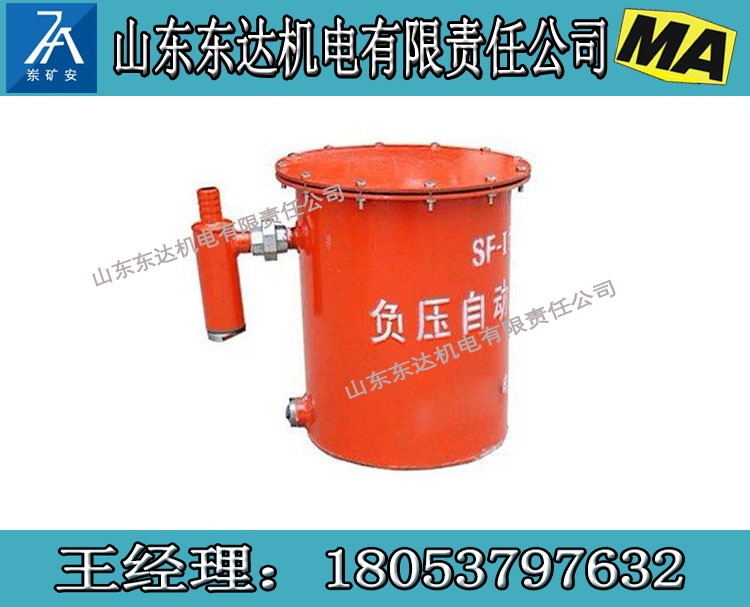

APS-FY型负压自动排渣放水器是煤矿瓦斯抽放系统不可缺少的自动放水装置，适用于瓦斯抽放和利用系统的主管、干管、支管的自动排渣放水。
二 自动排渣放水器的结构性能
1. 结构
如附图1所示，负压自动排渣放水器主要由通大气阀1、通气阀2、托盘3、侧导向杆4、磁铁5、中心导向杆6、外筒7、放水阀8、导向座9、浮漂10等组成。
2.性能
适用负压范围：-0.01～-0.07Mpa
介质温度：1-60℃
容 积：10～100L
重 量：25～50kg
三 自动排渣放水器的安装
1. 自动排渣放水器安装在管路的低洼处。
2. 负压自动排渣放水器的进水管直接与抽放管路连接（管路下部焊一节1.5"短节,，管道上部或中上部焊接1”短节与通大气口2采用1 1/4”胶管连接）（安装示意图见下面附图2）。
3. 短节处安装一个阀门，以便维修放水器时使之与抽放管路断开。
4. 连接管可以用夹布胶管或钢管（最好用胶管，以便安装与维修）。
5. 放水器进水口必须低于管路底部。
6. 放水器中心线要尽量铅直，与水平垂直偏差在±10°。
