全自动液压纠偏装置
全自动皮带纠偏装置 输送带液压纠偏装置
输送带液压纠偏器
无源液压自动纠偏装置
整体式无源全自动液压皮带机调偏装置
选液压自动纠偏装置认准山东东达机电有限责任公司王经理 18053797632（微信同号）
一、液压全自动胶带纠偏装置概述

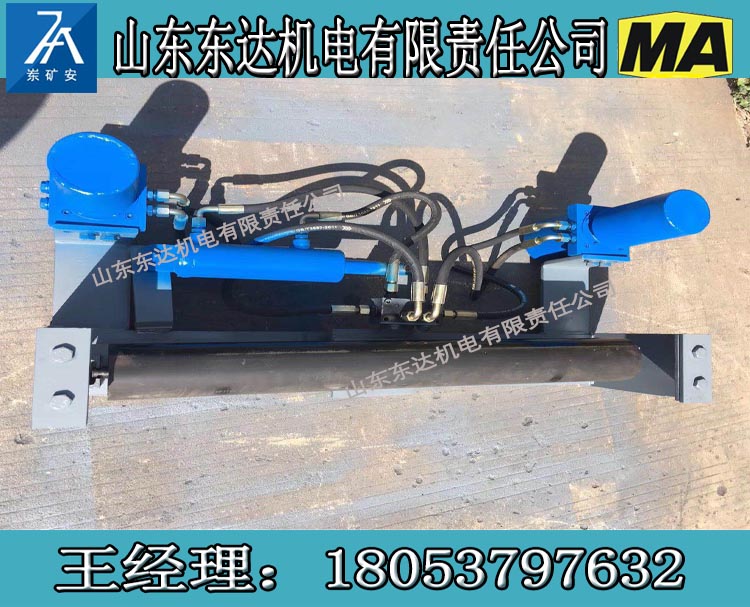

属于输送胶带的纠偏装置。包括纠偏托辊、油泵、管路，油泵通过泵油管路与油箱连接，其特征在于，执行纠偏动作的两个液压油缸分左、右设置，依次安装在纠偏托辊的左、右两侧，其进油口分别通过管路与油箱连接，活塞杆与纠偏托辊铰链在一起；所述的油箱内装有液压站，安装在输送带的侧面，该油箱的侧部设有油温计、油位计，底部设有放油阀，顶部设有排气阀；两个纠偏轮左右设置，分别依次安装在油泵的输出轴上。本装置结构简单，纠偏动作迅速、快捷。另外两侧纠偏使纠偏托辊受力均衡、稳定，减少机件磨损，设备的使用寿命长。
二、液压全自动胶带纠偏装置工作原理

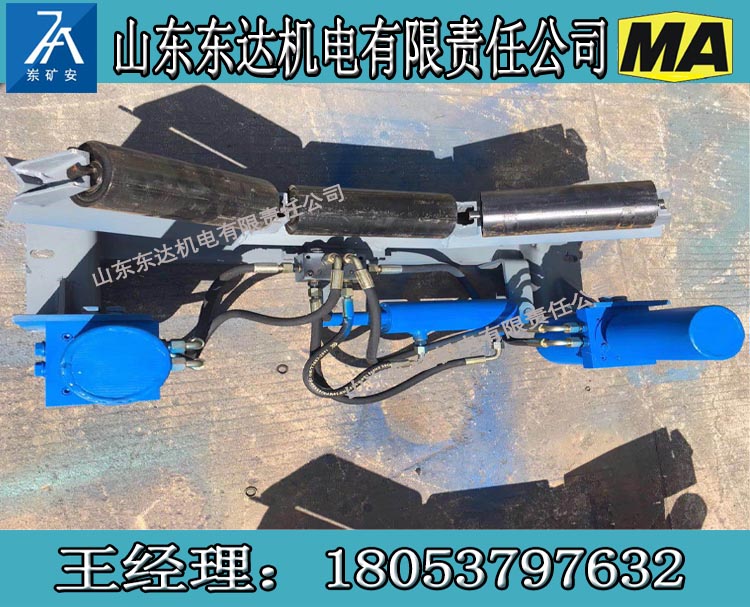

液压全自动皮带调偏装置是由调心轮与油泵组成的调心轮复合泵、集成块和油缸组成组合油缸、油管机及支承支架构成。
当皮带居中运行时，皮带与左右两只条形轮复合泵下接触属于正常运行，如果皮带在运行偏左时，启动左侧调心轮复合泵，调心轮一面产生反向推力，把皮带推向中间一面，随着皮带运行带动皮带油帮转动产生压力，油经管道至组合油缸，推动油塞带动（上或下）调心托辊向前偏转，驱使皮带向右跑而居中。反之，皮带偏右时，右边的调心轮复合的一面把皮带向中推，一面旋转产生压力油组合拉动活塞杆带动（上或下），调心托辊向后偏转驱使皮带向左跑而居中。
三、液压全自动胶带纠偏装置选型说明

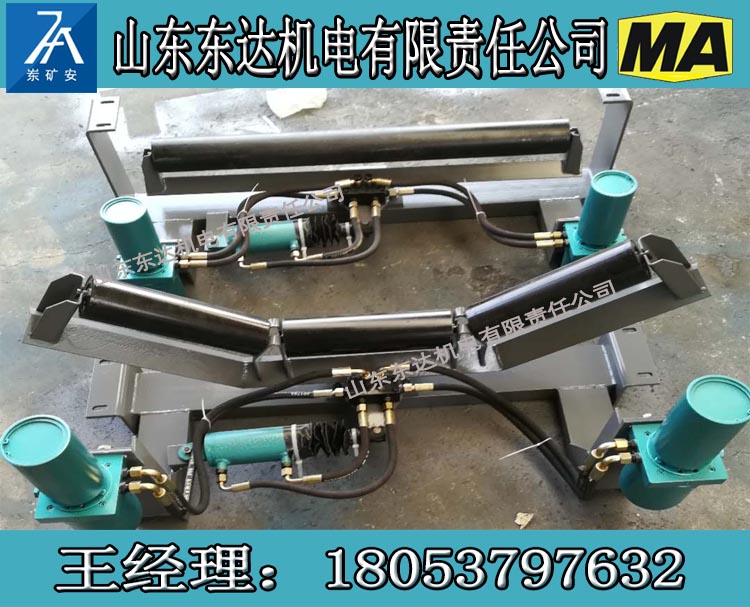

1、液压全自动皮带调偏装置分为上和下两系列；
2、可根据皮带传送机的单向运输和双向运输的工作方式选型参考四型号说明；
3、请用户将使用的皮带输送机与下图尺寸对照，如有不同请提供所使用的输送机尺寸
我厂对售后服务极为重视，顾客的满意是我们一如既往的追求。
